전기차 배터리 관리 시스템(BMS) 개발 동향

본 문서는 전기차 배터리 관리 시스템(BMS)의 최신 개발 동향을 종합적으로 분석합니다. BMS는 전기차 배터리 성능과 안전성을 최적화하는 핵심 기술로, 현재 급속히 발전하고 있는 분야입니다. 이 문서에서는 BMS의 기본 개념부터 최신 기술 트렌드, 산업 적용 사례, 규제 환경, 그리고 미래 전망까지 단계적으로 살펴봅니다.

전기차 배터리 관리 시스템(BMS) 개요

배터리 관리 시스템(Battery Management System, BMS)은 전기차의 배터리 팩을 모니터링하고 제어하는 전자 시스템입니다. BMS는 배터리의 상태를 실시간으로 감시하고, 최적의 작동 조건을 유지하며, 배터리 셀 간의 균형을 조절하는 핵심적인 역할을 담당합니다. 기본적으로 BMS는 배터리의 전압, 전류, 온도를 측정하고, 이를 바탕으로 배터리의 충전 상태(State of Charge, SOC)와 건강 상태(State of Health, SOH)를 계산합니다.

BMS의 주요 기능은 크게 네 가지로 나눌 수 있습니다. 첫째, 배터리 셀의 전압, 전류, 온도 등을 모니터링하는 기능입니다. 둘째, 각 셀 간의 충전 상태 균형을 맞추는 밸런싱 기능입니다. 셋째, 과충전, 과방전, 과열 등으로부터 배터리를 보호하는 안전 관리 기능입니다. 넷째, 배터리의 상태 정보를 차량의 다른 시스템에 전달하고, 사용자에게 필요한 정보를 제공하는 통신 기능입니다.

전기차 배터리 시스템에서 BMS는 배터리의 안전성, 수명, 성능을 최적화하는 데 결정적인 역할을 합니다. 특히 리튬이온 배터리는 높은 에너지 밀도를 가지고 있지만, 과충전이나 과열 시 안전 문제가 발생할 수 있어 BMS의 정확한 모니터링과 제어가 필수적입니다. BMS는 배터리가 안전한 작동 범위 내에서 사용되도록 보장하며, 배터리의 수명을 최대화하고, 전기차의 주행 거리와 성능을 최적화하는 데 기여합니다.

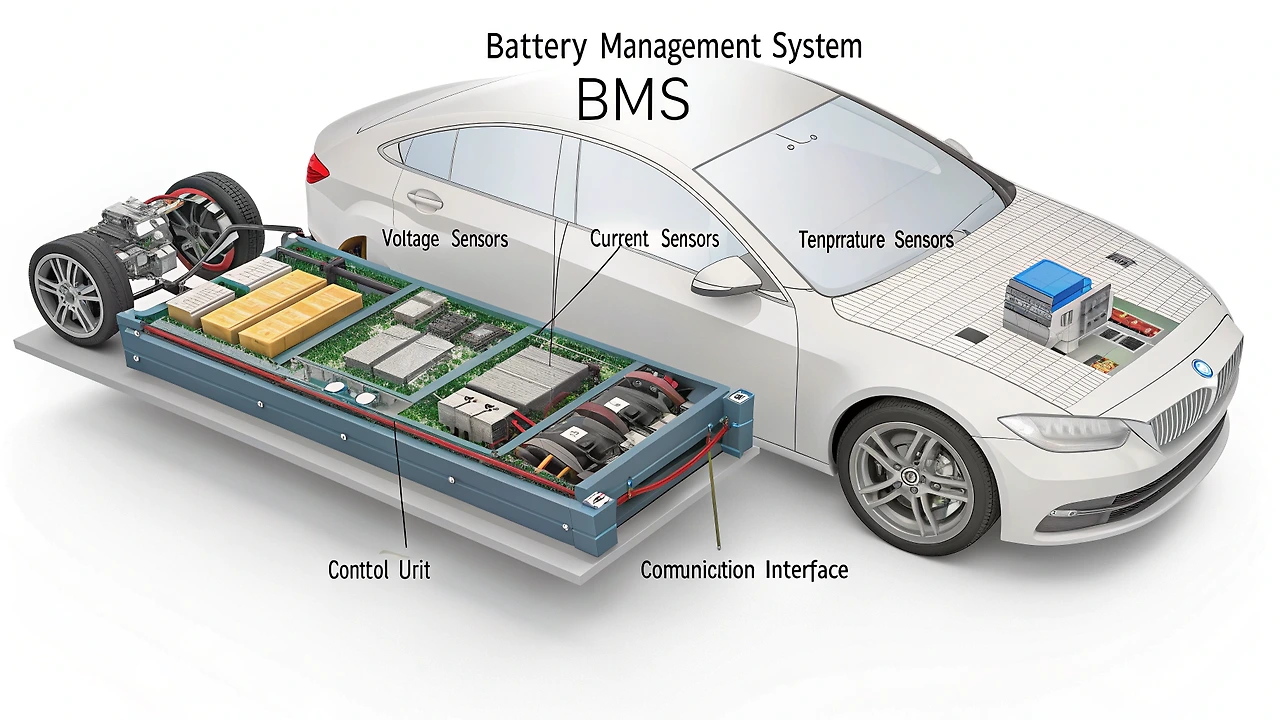

배터리 관리 시스템의 주요 구성 요소

셀 모니터링 및 밸런싱

BMS의 핵심 기능 중 하나는 개별 배터리 셀의 전압과 상태를 모니터링하고, 셀 간 전압 불균형을 조절하는 것입니다. 전기차 배터리 팩은 수백 개의 셀로 구성되는데, 이들 셀 간의 특성 차이로 인해 충전 상태가 불균형해질 수 있습니다. 셀 밸런싱 기술은 셀 간 전압 차이를 최소화하여 배터리 팩 전체의 성능과 수명을 향상시킵니다. 최신 BMS는 패시브 밸런싱뿐만 아니라 에너지 효율이 높은 액티브 밸런싱 기술도 도입하고 있습니다.

온도 센서와 열 관리

배터리의 온도는 성능, 수명, 안전성에 직접적인 영향을 미칩니다. BMS는 배터리 팩 전체에 분산된 다수의 온도 센서를 통해 온도를 실시간으로 모니터링합니다. 이를 바탕으로 냉각 시스템이나 가열 시스템을 제어하여 배터리가 최적의 온도 범위에서 작동하도록 합니다. 특히 급속 충전이나 고출력 방전 시에는 열 관리가 매우 중요합니다. 최신 열 관리 시스템은 리퀴드 쿨링, 히트 파이프, 상변화 물질(PCM) 등 다양한 기술을 활용하고 있습니다.

전압, 전류 측정 및 SOC 계산

BMS는 배터리의 전압과 전류를 고정밀로 측정하고, 이를 바탕으로 배터리의 충전 상태(SOC)를 계산합니다. SOC 계산은 전기차의 주행 가능 거리를 예측하는 데 필수적입니다. 정확한 SOC 계산을 위해 쿨롱 카운팅(Coulomb counting), 개방 회로 전압(OCV) 방식, 칼만 필터링 등 다양한 알고리즘이 사용되며, 이들을 결합한 하이브리드 방식도 널리 적용되고 있습니다. 최신 BMS는 기계 학습과 인공지능 기술을 활용하여 SOC 예측 정확도를 향상시키고 있습니다.

통신 모듈과 소프트웨어 기술

BMS는 차량의 다른 시스템과 통신하고, 클라우드 서버나 진단 장비와도 연결될 수 있습니다. 이를 위해 CAN, LIN, FlexRay 등의 자동차용 통신 프로토콜과 이더넷, Wi-Fi, 블루투스, 셀룰러 네트워크 등의 통신 기술이 사용됩니다. BMS 소프트웨어는 데이터 수집, 처리, 분석, 제어 알고리즘, 사용자 인터페이스 등의 기능을 수행합니다. 최신 BMS는 무선 업데이트(OTA) 기능을 통해 소프트웨어를 지속적으로 개선할 수 있으며, 사이버 보안 기능도 강화되고 있습니다.

BMS 기술 개발 트렌드

AI 기반 예측 유지보수 기술

인공지능과 기계학습 기술을 활용한 BMS는 배터리 성능과 고장을 예측하여 유지보수 효율을 높입니다.

클라우드 기반 원격 모니터링

실시간 데이터를 클라우드로 전송하여 원격 모니터링, 분석, 최적화가 가능한 시스템이 확산되고 있습니다.

고정밀 SOC/SOH 예측

배터리 충전 상태와 건강 상태를 더욱 정확하게 예측하는 알고리즘 개발이 활발히 이루어지고 있습니다.

전고체 배터리용 BMS

차세대 배터리 기술에 맞춘 새로운 BMS 설계가 연구 중이며, 특히 전고체 배터리의 특성에 최적화된 시스템이 개발되고 있습니다.

인공지능 기반 예측 유지보수 기술은 BMS 개발의 핵심 트렌드로 부상하고 있습니다. 딥러닝과 같은 첨단 AI 기술은 배터리의 과거 사용 패턴, 충/방전 이력, 온도 변화 등의 빅데이터를 분석하여 배터리 성능 저하나 고장을 예측할 수 있습니다. 이를 통해 예방적 유지보수가 가능해지며, 배터리 수명을 연장하고 안전성을 향상시킬 수 있습니다. 한국의 LG에너지솔루션과 삼성SDI 등은 AI 기반 BMS 기술 개발에 적극적으로 투자하고 있습니다.

클라우드 기반 원격 모니터링 시스템은 전기차 배터리의 상태를 실시간으로 모니터링하고 진단할 수 있게 합니다. 5G 통신 기술의 발전으로 대용량 배터리 데이터를 실시간으로 클라우드 서버에 전송하고, 이를 분석하여 최적의 배터리 관리 전략을 수립할 수 있습니다. 또한, 플릿 관리(여러 대의 차량 관리) 시스템과 연계하여 상업용 전기차의 운영 효율성을 높일 수 있습니다.

전고체 배터리용 차세대 BMS 설계는 장기적 관점에서 중요한 연구 분야입니다. 전고체 배터리는 기존 리튬이온 배터리보다 에너지 밀도가 높고 안전성이 우수하지만, 작동 특성이 다르기 때문에 새로운 BMS 설계가 필요합니다. 특히 전고체 배터리의 SOC 및 SOH 추정 방법, 온도 관리 전략, 충/방전 제어 알고리즘 등에 대한 연구가 활발히 진행 중입니다. 토요타, 현대자동차, 삼성SDI 등이 전고체 배터리와 관련 BMS 기술 개발에 큰 투자를 하고 있습니다.

안전성을 강화하는 BMS 기술

배터리 안전성은 전기차 개발에서 가장 중요한 요소 중 하나이며, BMS는 이러한 안전성 확보의 최전선에 있습니다. 특히 리튬이온 배터리의 열폭주(Thermal Runaway) 현상은 화재나 폭발로 이어질 수 있는 심각한 안전 문제입니다. 열폭주는 배터리 내부 단락, 과충전, 물리적 손상 등 다양한 원인으로 발생할 수 있으며, 한 셀에서 시작된 열폭주가 인접 셀로 연쇄적으로 전파되면서 대형 사고로 이어질 수 있습니다.

배터리 열폭주 방지 기술

최신 BMS는 열폭주의 전조 현상을 조기에 감지하고 대응하는 기술을 갖추고 있습니다. 셀 전압과 온도의 미세한 변화를 감지하여 이상 징후를 포착하고, 전류를 제한하거나 냉각 시스템을 강화하는 등의 조치를 취합니다. 또한, 배터리 팩 설계 단계에서 내부 벽(barrier)을 설치하여 열폭주의 전파를 차단하고, 방열 소재나 상변화 물질을 적용하여 열을 효과적으로 분산시키는 기술도 개발되고 있습니다. 일부 선진 BMS는 셀 내부의 가스 발생이나 압력 변화까지 감지할 수 있는 센서를 도입하여 안전성을 한층 강화하고 있습니다.

고급 센서 통합 및 안정성 알고리즘

BMS의 안전성 강화를 위해 다양한 고급 센서 기술이 도입되고 있습니다. 기존의 전압, 전류, 온도 센서 외에도 압력 센서, 가스 센서, 진동 센서, 가속도 센서 등이 통합되어 배터리의 상태를 더욱 정밀하게 모니터링할 수 있게 되었습니다. 또한, 센서 데이터를 분석하여 배터리의 이상 상태를 감지하는 알고리즘도 고도화되고 있습니다. 기계학습 기반의 이상 감지 알고리즘은 정상 동작 패턴과 다른 미세한 변화를 포착하여 잠재적인 문제를 조기에 경고할 수 있습니다. 이러한 예측적 안전 관리 기술은 배터리 사고를 미연에 방지하는 데 크게 기여하고 있습니다.

다중 안전 제어 로직 및 이중화 체계

최신 BMS는 다중 안전 제어 로직과 이중화 체계를 통해 안전성을 극대화하고 있습니다. 하나의 시스템에 문제가 발생하더라도 백업 시스템이 작동하도록 설계되어 있으며, 주요 안전 기능은 여러 개의 독립적인 시스템에서 중복 검증됩니다. 또한, 안전 관련 소프트웨어는 ISO 26262와 같은 기능 안전 표준에 따라 개발되어 소프트웨어 오류로 인한 위험을 최소화합니다. 일부 첨단 BMS는 마이크로컨트롤러, 센서, 통신 채널 등 주요 구성 요소를 이중화하여 단일 장애점(Single Point of Failure)이 없도록 설계되어 있습니다. 이러한 다중 안전 장치는 BMS의 신뢰성을 크게 향상시키며, 극한 상황에서도 배터리의 안전한 작동을 보장합니다.

BMS와 전기차 산업의 통합 사례

주요 전기차 제조사의 BMS 기술 적용

글로벌 전기차 시장에서 주요 제조사들은 BMS 기술 개발에 막대한 투자를 하고 있습니다. 테슬라는 자체 개발한 BMS를 통해 배터리 성능을 최적화하고 주행 거리를 극대화하고 있으며, 특히 실시간 배터리 데이터 분석과 무선 소프트웨어 업데이트를 통한 지속적인 성능 개선이 특징입니다. 테슬라의 BMS는 개별 셀 모니터링과 밸런싱에 초점을 맞추고 있으며, 특허 받은 알고리즘을 통해 배터리 수명을 연장하고 있습니다.

현대자동차는 E-GMP(Electric-Global Modular Platform) 플랫폼을 기반으로 한 전기차에 첨단 BMS 기술을 적용하고 있습니다. 현대의 BMS는 800V 고전압 시스템을 효율적으로 관리하며, 특히 초고속 충전 시 배터리 보호와 열 관리에 강점을 보이고 있습니다. 또한, 현대의 BMS는 웨더 어댑티브 배터리 관리 시스템을 통해 다양한 기후 조건에서도 최적의 성능을 발휘하도록 설계되어 있습니다.

자율주행차와 BMS의 연계 기술

전기차 산업에서 또 하나의 중요한 트렌드는 자율주행 기술과 BMS의 통합입니다. 자율주행차는 다양한 센서와 컴퓨팅 장치로 인해 기존 차량보다 전력 소비가 많고, 전력 소비 패턴도 복잡합니다. 이에 따라 BMS는 자율주행 모드에 따른 전력 소비를 예측하고, 배터리 리소스를 최적으로 할당하는 기능이 중요해지고 있습니다. 또한, 자율주행차의 경로 계획과 BMS를 연동하여 주행 거리를 극대화하고, 충전소 위치와 배터리 상태를 고려한 최적의 주행 경로를 제안하는 기술도 개발되고 있습니다.

더불어, 자율주행차의 데이터 처리 부하가 높아짐에 따라 BMS도 더 많은 데이터를 처리하고 분석해야 합니다. 이를 위해 고성능 프로세서와 AI 가속기를 탑재한 BMS가 개발되고 있으며, 차량 내 다른 시스템과의 통합 수준도 높아지고 있습니다. 종합적으로, 자율주행 기술과 BMS의 통합은 전기차의 주행 범위, 안전성, 편의성을 크게 향상시키며, 전기차의 보급을 가속화하는 핵심 요소가 될 것으로 전망됩니다.

규제와 표준화 동향

전기차 배터리 관리 시스템(BMS)의 안전성과 신뢰성을 보장하기 위한 국제적인 규제와 표준화 노력이 활발히 진행되고 있습니다. 이러한 규제와 표준은 전기차의 글로벌 시장 진출에 필수적인 요소이며, BMS 개발 방향을 결정하는 중요한 가이드라인이 됩니다.

ISO 26262와 자동차 기능안전 표준

자동차 전자 시스템의 기능 안전을 규정하는 국제 표준

UN ECE R136 배터리 안전 규제

전기차 배터리의 안전 요구사항을 정의하는 국제 규정

국내외 법규와 인증 요구사항

각국의 배터리 안전 관련 법규와 인증 체계

ISO 26262는 자동차 전자 시스템의 기능 안전을 위한 국제 표준으로, BMS 설계와 개발에도 적용됩니다. 이 표준은 위험 평가 및 분류, 안전 요구사항 정의, 설계 및 검증 프로세스, 안전 분석 방법 등을 규정하고 있습니다. BMS는 배터리의 안전과 직결되는 중요한 시스템이므로, 대부분의 전기차 제조사들은 ISO 26262의 가장 높은 안전 수준인 ASIL-D(Automotive Safety Integrity Level D)를 목표로 개발을 진행하고 있습니다. 이는 BMS의 소프트웨어 개발과 하드웨어 설계에 엄격한 요구사항을 부과하며, 광범위한 검증과 테스트가 필요합니다.

UN ECE R136은 전기차 배터리의 안전 요구사항을 정의하는 국제 규정으로, 충돌, 침수, 화재, 단락 등 다양한 상황에서의 배터리 안전성을 검증하는 테스트 방법을 규정하고 있습니다. 이 규정은 유럽을 중심으로 많은 국가에서 채택되고 있으며, BMS 개발 시 이러한 테스트를 통과할 수 있도록 설계해야 합니다. 특히, 배터리 열폭주 시험과 관련된 요구사항이 강화되고 있어, BMS의 열 관리 및 안전 차단 기능이 더욱 중요해지고 있습니다.

각국은 자체적인 배터리 안전 관련 법규와 인증 체계를 갖추고 있습니다. 미국의 FMVSS(Federal Motor Vehicle Safety Standards), 중국의 GB/T 31467, 한국의 KC 인증 등이 대표적입니다. 이러한 다양한 국가별 규제는 글로벌 시장을 겨냥한 BMS 개발에 추가적인 복잡성을 가중시키고 있습니다. 또한, 사이버 보안과 관련된 규제도 강화되고 있어, BMS의 통신 기능과 소프트웨어 업데이트 메커니즘에도 보안 요구사항이 적용되고 있습니다. BMS 개발사들은 이러한 다양한 규제 환경에 유연하게 대응할 수 있는 모듈화된 시스템 아키텍처를 개발하는 데 주력하고 있습니다.

결론 및 미래 전망

전기차 배터리 관리 시스템(BMS)은 전기차 시장의 성장과 함께 지속적인 혁신과 발전을 거듭하고 있습니다. BMS는 단순한 배터리 모니터링 장치에서 인공지능 기반의 지능형 시스템으로 진화하고 있으며, 이러한 기술 발전은 전기차의 성능, 안전성, 경제성을 크게 향상시키고 있습니다.

전기차 배터리와 BMS 시장은 향후 10년간 폭발적인 성장이 예상됩니다. 글로벌 전기차 배터리 시장은 2020년 약 350억 달러에서 2027년 1,850억 달러 규모로 성장할 것으로 전망되며, BMS 시장도 같은 기간 25억 달러에서 130억 달러로 성장할 것으로 예측됩니다. 특히 중국, 유럽, 북미 시장의 성장이 두드러질 것으로 예상되며, 한국은 배터리 셀과 BMS 기술 개발에서 중요한 역할을 담당할 것으로 전망됩니다.

미래 BMS 기술의 발전 방향은 크게 세 가지로 요약될 수 있습니다. 첫째, 인공지능과 빅데이터 기술을 활용한 지능형 BMS가 주류가 될 것입니다. 이를 통해 배터리 성능과 수명을 최적화하고, 사용자의 운전 패턴에 맞춘 맞춤형 배터리 관리가 가능해질 것입니다. 둘째, 배터리 시스템의 모듈화와 표준화가 가속화될 것입니다. 이는 대량 생산을 통한 비용 절감과 유지보수 편의성 향상에 기여할 것입니다. 셋째, 배터리 재활용과 순환 경제 관점에서 BMS의 역할이 확대될 것입니다. BMS는 배터리의 2차 사용(Second-life)과 재활용 과정에서 중요한 데이터를 제공하여 배터리의 가치 사슬을 확장하는 데 기여할 것입니다.

효율적이고 친환경적인 BMS 기술 개발은 전기차 산업의 지속 가능한 성장을 위한 필수 요소입니다. 배터리는 전기차의 가장 비싼 부품이자 환경적 영향이 큰 부품이므로, BMS를 통한 배터리 수명 연장과 효율 최적화는 전기차의 총소유비용(TCO)을 낮추고 환경 영향을 줄이는 데 핵심적인 역할을 합니다. 따라서, 지속적인 연구 개발 투자와 국제적인 협력을 통해 BMS 기술의 혁신을 가속화하는 것이 전기차 산업의 미래 경쟁력을 좌우할 것입니다.
