사출금형 소개 - 리버스금형이란?

본 문서는 사출금형의 기본 개념부터 리버스금형의 특성, 적용 사례, 최신 기술 동향까지 포괄적으로 다룹니다. 사출금형의 구조와 작동 원리를 이해하고, 리버스엔지니어링 기법을 통한 금형 제조 과정과 그 활용 분야에 대해 알아봅니다. 또한 리버스금형의 장단점을 분석하고 미래 발전 가능성과 시장 전망에 대해 심층적으로 고찰합니다.

사출금형의 구조와 원리

사출금형은 열가소성 또는 열경화성 플라스틱 소재를 용융 상태로 금형 내부에 주입하여 원하는 형상의 제품을 대량 생산하는 데 사용되는 정밀 공구입니다. 금형은 크게 고정측 금형(Fixed Half)과 가동측 금형(Moving Half)으로 구성되며, 이 두 부분이 서로 맞물려 제품의 형상을 만들어 냅니다.

금형의 주요 구성 요소로는 다음과 같은 부품들이 있습니다:

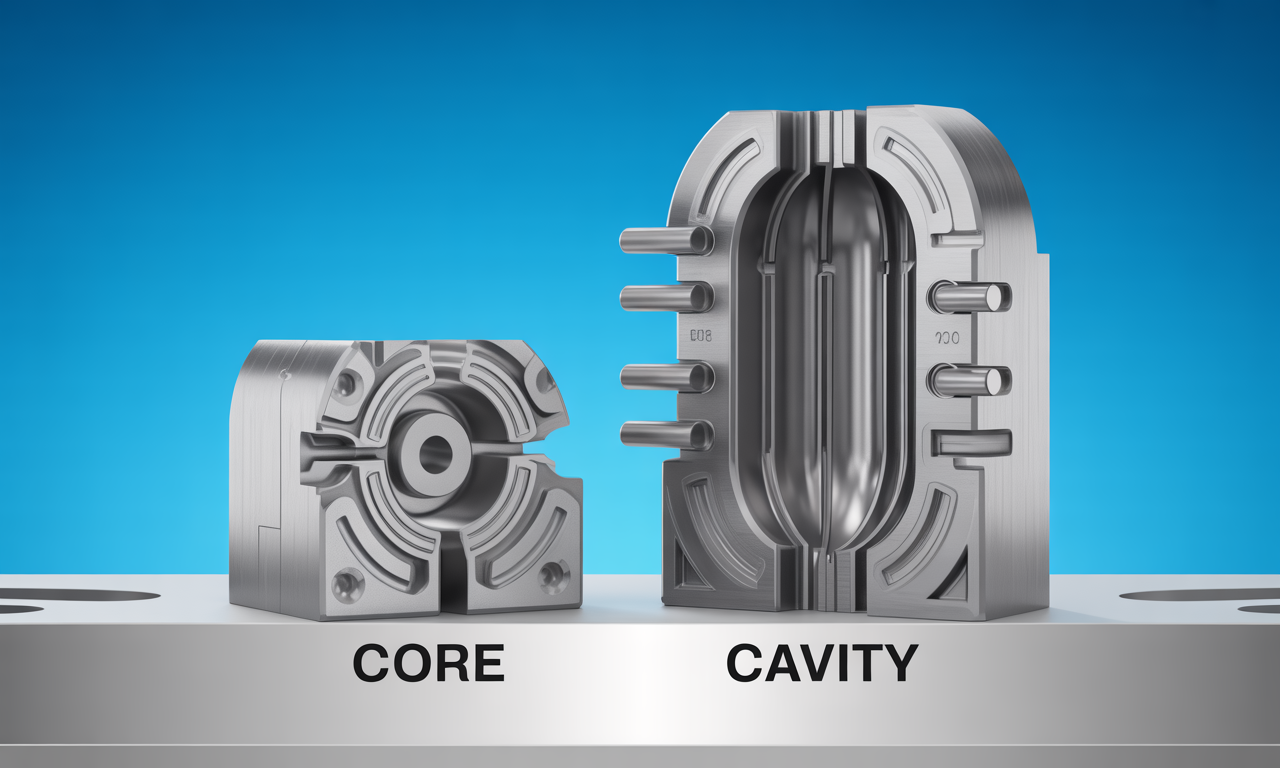

• 코어(Core)와 캐비티(Cavity): 제품의 내외부 형상을 결정하는 핵심 부품
• 스프루(Sprue): 용융된 플라스틱이 최초로 주입되는 통로
• 러너(Runner): 스프루에서 각 캐비티로 용융 수지를 분배하는 채널
• 게이트(Gate): 캐비티로 들어가는 최종 입구
• 이젝터 핀(Ejector Pin): 성형 후 제품을 금형에서 분리하는 장치
• 냉각 채널(Cooling Channel): 금형의 온도를 조절하는 통로

사출금형의 작동 원리는 다음과 같은 단계로 이루어집니다. 첫째, 금형이 닫히고 고정됩니다. 둘째, 용융된 플라스틱 소재가 스프루를 통해 금형 내부로 주입됩니다. 셋째, 주입된 용융 소재는 러너를 통해 각 캐비티로 분배되어 제품의 형태를 갖추게 됩니다. 넷째, 냉각 채널을 통해 금형 내부가 냉각되어 소재가 고화됩니다. 다섯째, 금형이 열리고 이젝터 핀이 작동하여 완성된 제품을 금형으로부터 분리합니다.

금형 설계 시 중요한 고려사항은 원활한 소재 흐름, 효율적인 냉각, 균일한 수축, 그리고 제품 이형의 용이성입니다. 이러한 요소들이 최적화되어야 품질 높은 제품을 안정적으로 생산할 수 있습니다.

리버스금형의 정의 및 특징

리버스금형이란 기존 제품이나 부품을 역설계(Reverse Engineering)하여 제작하는 금형을 의미합니다. 일반적인 금형 제작 과정이 제품 설계도면을 바탕으로 금형을 설계하고 제작하는 것과 달리, 리버스금형은 이미 생산된 제품이나 시제품을 3D 스캐닝하여 얻은 데이터를 기반으로 금형을 설계하고 제작합니다.

리버스금형의 주요 특징은 다음과 같습니다:

개발 시간 단축

기존 제품을 직접 스캔하여 데이터를 획득함으로써 설계 단계를 크게 단축할 수 있습니다. 일반적인 금형 개발이 몇 개월이 소요되는 반면, 리버스금형은 몇 주 내에 완성이 가능합니다.

설계 유연성

기존 제품의 형상을 기반으로 하되, 필요에 따라 일부 수정 및 개선이 가능합니다. 취득한 3D 데이터를 CAD 소프트웨어에서 수정함으로써 원본 제품의 단점을 보완하거나 새로운 기능을 추가할 수 있습니다.

비용 효율성

설계 기간 단축 및 시행착오 감소로 인해 개발 비용이 크게 절감됩니다. 특히 도면이 없거나 불완전한 경우, 혹은 단종된 부품을 재생산해야 하는 경우에 매우 경제적입니다.

정밀도와 재현성

최신 3D 스캐닝 기술을 활용함으로써 0.01mm 이내의 높은 정밀도로 원본 제품의 형상을 재현할 수 있습니다. 다만 스캐닝 과정에서 발생할 수 있는 오차와 데이터 처리 과정에서의 정보 손실 가능성이 존재합니다.

리버스금형은 기존 제품의 설계 정보가 없거나 불완전한 경우, 경쟁사 제품 분석, 단종된 부품의 대체 생산, 기존 제품의 개선 및 현대화 등 다양한 상황에서 유용하게 활용됩니다. 그러나 스캐닝 정밀도의 한계, 내부 구조 파악의 어려움, 원본 제품 자체의 결함 복제 가능성 등의 단점도 존재합니다. 따라서 리버스금형 제작 시에는 이러한 한계점을 인지하고 적절한 보완 조치를 취하는 것이 중요합니다.

리버스엔지니어링과 금형 제조 과정

3D 스캐닝

고정밀 3D 스캐너를 사용하여 기존 제품의 외형 데이터를 포인트 클라우드(Point Cloud) 형태로 취득합니다. 광학식, 레이저식, CT 스캐너 등 다양한 방식의 스캐너가 사용되며, 제품의 크기와 형상, 요구 정밀도에 따라 적합한 스캐닝 방식을 선택합니다.

포인트 클라우드 처리

스캔으로 취득한 대량의 포인트 데이터를 필터링하고 정렬하여 노이즈를 제거하고 데이터의 품질을 향상시킵니다. 이 과정에서 데이터 간소화 및 보간 작업이 진행되며, 누락된 부분은 보완 작업을 통해 완전한 3D 형상을 구성합니다.

서피스 모델링

포인트 클라우드 데이터를 기반으로 NURBS(Non-Uniform Rational B-Spline) 또는 폴리곤 메쉬 형태의 3D 서피스 모델로 변환합니다. 이 과정에서 CAD 엔지니어의 숙련된 기술이 요구되며, 기존 제품의 의도된 설계 형상을 파악하고 재현하는 작업이 이루어집니다.

파라메트릭 모델링

서피스 모델을 바탕으로 파라메트릭 특성을 가진 솔리드 모델로 변환합니다. 이 단계에서 제품의 구조적 특성과 기능을 고려한 설계 의도를 파악하여 수정 가능한 CAD 모델을 구축합니다. 필요에 따라 설계 최적화 및 개선 작업이 진행됩니다.

금형 설계

완성된 3D 모델을 기반으로 금형을 설계합니다. 파팅 라인, 코어와 캐비티 분할, 슬라이드 코어, 이젝터 시스템, 냉각 채널 등 금형의 모든 구성 요소를 설계하며, 사출 시뮬레이션을 통해 금형 설계의 적합성을 검증합니다.

금형 제작 및 검증

CNC 머시닝, 와이어 컷팅, 방전 가공 등의 방법으로 금형을 제작합니다. 완성된 금형으로 시제품을 생산하여 원본 제품과 비교 검증하고, 필요시 금형을 수정하는 과정을 반복합니다.

리버스금형 제조 과정에서 중요한 것은 단순히 형상을 복제하는 것이 아니라, 제품의 기능적 요구사항과 제조 가능성을 모두 고려하는 것입니다. 뿐만 아니라 원본 제품에 존재하는 설계상의 문제점이나 개선 가능한 부분을 식별하고 수정함으로써, 더 나은 품질의 제품을 생산할 수 있도록 합니다.

현대의 리버스엔지니어링 과정은 AI 기반 형상 인식 기술, 자동화된 CAD 변환 도구, 그리고 클라우드 기반 협업 플랫폼의 발전으로 더욱 효율적으로 진행되고 있습니다. 또한 3D 프린팅 기술의 발전은 금형 제작 전 시제품을 빠르게 검증할 수 있는 환경을 제공함으로써 리버스금형의 정확성과 효율성을 크게 향상시키고 있습니다.

리버스금형 적용 산업 사례

리버스금형 기술은 다양한 산업 분야에서 활용되고 있으며, 특히 기존 제품의 개선, 단종 부품의 대체 생산, 경쟁사 제품 분석 등의 목적으로 광범위하게 적용되고 있습니다. 각 산업별 주요 적용 사례를 살펴보겠습니다.

자동차 산업

자동차 산업에서는 단종된 클래식 자동차의 부품 복원, 경량화를 위한 기존 금속 부품의 플라스틱 대체 생산, 그리고 애프터마켓 부품 생산에 리버스금형이 활발히 활용됩니다. 대표적인 사례로 현대자동차의 클래식 포니 복원 프로젝트에서는 더 이상 생산되지 않는 내장 및 외장 플라스틱 부품을 리버스엔지니어링을 통해 재현하였습니다. 이 과정에서 기존 부품보다 내구성과 품질이 향상된 새로운 부품을 개발할 수 있었습니다. 자동차 부품 제조업체 A사는 리버스금형을 통해 부품 개발 기간을 40% 단축하고, 개발 비용을 약 30% 절감했다고 보고했습니다.

가전제품 산업

가전제품 산업에서는 모델 변경이 빈번하고 다양한 디자인 요소가 적용되는 특성상 리버스금형이 유용하게 활용됩니다. 특히 제품의 외관 디자인을 유지하면서 내부 기능을 개선하거나, 경쟁사 제품의 장점을 분석하여 자사 제품에 적용하는 데 활용됩니다. 삼성전자는 해외 시장에서 판매 중인 경쟁사의 소형 가전제품을 분석하여 유사한 외관 디자인에 자체 기술을 접목한 제품을 개발하는 데 리버스엔지니어링을 활용했습니다. 이를 통해 시장 진입 시간을 6개월에서 3개월로 단축했습니다. 또한 LG전자의 한 부서는 리버스금형을 통해 냉장고 도어 트림 부품의 생산 비용을 15% 절감하고, 불량률을 2.5%에서 0.8%로 감소시켰습니다.

의료기기 산업

의료기기 산업에서는 복잡한 형상의 정밀 부품 생산과 생체 적합성이 요구되는 맞춤형 의료기기 제작에 리버스금형이 중요한 역할을 합니다. 특히 환자 맞춤형 보조기, 임플란트 피팅 도구, 진단 장비 부품 등의 개발에 광범위하게 활용되고 있습니다. 국내 의료기기 제조업체 B사는 수입에 의존하던 MRI 장비의 일부 플라스틱 부품을 리버스엔지니어링을 통해 국산화하는 데 성공했습니다. 이 과정에서 원래 제품보다 25% 가벼우면서도 내구성은 20% 향상된 개선된 부품을 개발했으며, 부품 공급 기간을 8주에서 2주로 단축했습니다. 또한 치과용 임플란트 제조사 C사는 리버스금형을 활용하여 맞춤형 수술 가이드 제작 시간을 5일에서 2일로 단축했습니다.

이 외에도 항공우주 산업에서는 단종된 항공기 부품의 대체 생산, 소비재 산업에서는 패키징 디자인의 빠른 복제 및 개선, 그리고 전자 산업에서는 소형 정밀 부품의 생산에 리버스금형이 중요하게 활용되고 있습니다. 특히 주목할 점은 리버스금형 기술이 단순한 복제를 넘어, 기존 제품의 문제점을 개선하고 제조 효율성을 높이는 방향으로 발전하고 있다는 것입니다. 각 산업 분야에서 리버스금형의 활용은 제품 개발 주기 단축, 비용 절감, 그리고 품질 향상이라는 세 가지 핵심 이점을 제공하고 있습니다.

리버스금형의 장점과 한계점

리버스금형의 주요 장점

리버스금형은 여러 산업 분야에서 다양한 이점을 제공하며, 특히 다음과 같은 주요 장점이 있습니다:

개발 시간 단축

리버스금형은 기존 제품을 직접 스캔하여 설계 데이터를 획득함으로써 설계 단계를 크게 단축합니다. 일반적인 금형 개발 과정이 평균 12-16주가 소요되는 반면, 리버스금형은 약 6-8주 내에 완성이 가능합니다. 국내 자동차 부품 제조업체의 사례에 따르면, 리버스엔지니어링을 적용하여 사이드 미러 하우징 금형 개발 기간을 14주에서 7주로 단축했습니다.

비용 절감 효과

개발 기간 단축과 설계 단계의 간소화로 인해 금형 개발 비용이 크게 절감됩니다. 산업 평균적으로 리버스금형은 전통적인 금형 개발 방식에 비해 약 30-40%의 비용 절감 효과가 있습니다. 특히 중소기업의 경우, 고가의 CAD 설계 인력 투입을 최소화할 수 있어 경제적 부담이 줄어듭니다. 가전제품 제조업체의 사례에서는 리버스금형을 통해 소형 가전 부품 개발 비용을 45% 절감한 사례가 보고되었습니다.

시장 출시 시간 단축

제품 개발부터 양산까지의 시간을 크게 단축함으로써 시장 변화에 빠르게 대응할 수 있습니다. 이는 제품 수명 주기가 짧아지고 소비자 요구가, 빠르게 변화하는 현대 산업 환경에서 중요한 경쟁력이 됩니다. 전자제품 제조사의 경우, 리버스금형을 활용하여 신제품의 시장 출시 시간을 평균 35% 단축했다고 보고했습니다.

리버스금형의 한계점

리버스금형이 제공하는 많은 이점에도 불구하고, 몇 가지 중요한 한계점과 제한 사항이 있습니다:

정밀도 한계

3D 스캐닝 기술이 발전했음에도 불구하고, 스캔 과정에서 발생하는 오차와 데이터 처리 과정에서의 정보 손실은 피할 수 없습니다. 최신 산업용 3D 스캐너의 정밀도는 약 ±0.025mm 수준이지만, 복잡한 형상이나 깊은 구멍, 언더컷 등의 특성을 가진 부품은 완벽하게 스캔하기 어렵습니다. 의료기기 부품 제조사에서는 리버스엔지니어링 과정에서 발생한 0.05mm의 오차로 인해 기능성 문제가 발생한 사례가 있었습니다.

내부 구조 파악의 어려움

표면 스캐닝만으로는 제품의 내부 구조나 강화 리브, 두께 변화 등을 정확히 파악하기 어렵습니다. CT 스캔과 같은 고급 기술을 사용하더라도 큰 부품이나 고밀도 소재의 경우 한계가 있습니다. 자동차 내장 부품 개발 과정에서 내부 리브 구조를 정확히 파악하지 못해 제품 강성이 원본 대비 15% 감소한 사례가 보고되었습니다.

소재 특성 재현의 한계

리버스엔지니어링은 형상 정보는 취득할 수 있지만, 원본 제품의 정확한 소재 특성(첨가제, 강화재, 정확한 조성 등)을 파악하는 데는 한계가 있습니다. 이로 인해 기계적 특성이나 내구성에 차이가 발생할 수 있습니다. 전자제품 케이스 개발 시 원본과 동일한 외관을 구현했으나, 정확한 소재 정보 부재로 인해 내열성이 10℃ 낮아진 사례가 있었습니다.

지적 재산권 문제

타사 제품의 리버스엔지니어링은 특허나 디자인권 침해 가능성이 있어 법적 위험을 수반합니다. 특히 경쟁사 제품 분석 목적으로 리버스금형을 활용할 경우, 충분한 법률 검토가 선행되어야 합니다. 국내 중소기업이 외국 제품의 리버스엔지니어링 후 제품화하여 특허 침해 소송에서 패소한 사례가 있습니다.

리버스금형의 장점과 한계점을 종합적으로 고려할 때, 이 기술은 설계 정보가 부재한 단종 부품의 재생산, 기존 제품의 개선 및 현대화, 그리고 시장 반응 속도를 높이기 위한 빠른 프로토타이핑 등의 상황에서 가장 효과적으로 활용될 수 있습니다. 그러나 고정밀 요구 부품, 복잡한 내부 구조를 가진 제품, 그리고 특수 소재 특성이 중요한 기능성 부품의 경우에는 추가적인 검증과 보완 절차가 반드시 필요합니다.

최신 기술 동향 및 발전 방향

리버스금형 기술은 디지털 제조 기술의 발전과 함께 지속적으로 진화하고 있습니다. 특히 인공지능, 머신러닝, 고급 스캐닝 기술, 그리고 3D 프린팅의 발전은 리버스엔지니어링 과정을 더욱 효율적이고 정확하게 만들고 있습니다. 최신 기술 동향과 발전 방향을 살펴보겠습니다.

인공지능 기반 형상 인식

최근 딥러닝 알고리즘을 활용한 형상 인식 기술이 리버스엔지니어링 분야에 적용되고 있습니다. 이 기술은 스캔된 포인트 클라우드 데이터에서 설계 의도를 자동으로 인식하고, 기본 형상(평면, 원통, 구 등)을 식별하여 CAD 모델링 과정을 크게 자동화합니다. 실리콘밸리의 스타트업 A사는 AI 기반 역설계 소프트웨어를 개발하여 기존 대비 형상 인식 정확도를 75%에서 93%로 향상시켰습니다.

고급 스캐닝 기술

마이크로 CT 스캐닝, 초음파 스캐닝, 다중 스펙트럼 이미징 등 첨단 스캐닝 기술의 발전으로 내부 구조와 소재 특성까지 분석할 수 있게 되었습니다. 특히 산업용 CT 스캐너의 해상도가 5µm 수준까지 향상되면서, 복잡한 내부 구조를 가진 부품의 정확한 분석이 가능해졌습니다. 독일의 측정 장비 제조사 B사는 AI 기반 이미지 처리 기술을 접목한 CT 스캐너를 개발하여 스캔 시간을 40% 단축했습니다.

하이브리드 제조 기술

금속 3D 프린팅과 CNC 가공을 결합한 하이브리드 제조 기술이 금형 제작에 적용되고 있습니다. 이 기술은 복잡한 냉각 채널이나 컨포멀 쿨링 시스템을 가진 금형을 효율적으로 제작할 수 있게 합니다. 일본의 대형 금형 제조사는 하이브리드 제조 기술을 도입하여 사출 사이클 타임을 25% 단축하고 제품 품질을 향상시켰습니다.

자동화된 CAD 변환 솔루션

스캐닝 데이터를 직접 편집 가능한 파라메트릭 CAD 모델로 자동 변환하는 소프트웨어 솔루션이 발전하고 있습니다. 이러한 도구는 역설계 과정의 가장 시간 소모적인 단계를 자동화하여 전체 프로세스 효율성을 크게 향상시킵니다. 프랑스의 소프트웨어 개발사 C사는 포인트 클라우드에서 파라메트릭 모델로의 자동 변환 정확도를 15% 개선한 새로운 알고리즘을 개발했습니다.

연구 개발 동향을 살펴보면, 리버스엔지니어링 및 금형 기술 관련 특허 출원이 최근 5년간 연평균 18.5% 증가했으며, 특히 AI 기반 자동화 기술과 하이브리드 제조 방식에 관한 특허가 급증하고 있습니다. 학술 연구 측면에서는 소재 특성 예측을 위한 분광학적 분석 기술, 스캔 데이터의 노이즈 감소를 위한 딥러닝 알고리즘, 그리고 위상 최적화를 통한 금형 설계 개선 등이 주요 연구 주제로 부상하고 있습니다.

산업계에서는 클라우드 기반 협업 플랫폼의 발전으로 리버스엔지니어링 프로젝트의 효율성이 향상되고 있습니다. 이러한 플랫폼은 스캐닝부터 CAD 모델링, 금형 설계, 제조까지의 전체 프로세스를 통합 관리하며, 지리적으로 분산된 팀 간의 실시간 협업을 가능하게 합니다. 또한, 디지털 트윈 기술을 활용하여 금형 설계와 제조 과정을 가상환경에서 시뮬레이션함으로써 실제 제작 전에 잠재적 문제를 식별하고 해결하는 사례가 증가하고 있습니다.

이러한 기술 발전은 리버스금형의 정확성, 효율성, 그리고 활용 범위를 크게 확장시키고 있으며, 특히 소량 생산, 맞춤형 제조, 그리고 레거시 부품의 현대화 분야에서 리버스금형의 경쟁력을 더욱 강화하고 있습니다.

요약 및 미래 전망

리버스금형은 기존 제품의 역설계를 통해 금형을 제작하는 기술로, 개발 시간과 비용 절감, 시장 출시 기간 단축 등의 장점을 제공합니다. 본 문서에서 살펴본 바와 같이, 이 기술은 자동차, 가전제품, 의료기기 등 다양한 산업 분야에서 활용되고 있으며, 특히 단종 부품의 재생산, 제품 개선, 경쟁 제품 분석 등의 상황에서 그 가치를 발휘하고 있습니다.

리버스금형 시장은 지속적인 성장세를 보이고 있습니다. 글로벌 리버스엔지니어링 시장 규모는 2022년 기준 약 12억 달러로 평가되며, 2023년부터 2030년까지 연평균 성장률(CAGR) 16.7%로 성장하여 2030년에는 약 38억 달러 규모에 이를 것으로 전망됩니다. 특히 아시아태평양 지역은 제조업 기반이 강하고 중소기업의 활발한 참여로 인해 가장 빠른 성장률(CAGR 18.9%)을 보일 것으로 예상됩니다.

국내 시장의 경우, 리버스금형 및 관련 서비스 시장은 2022년 약 1,500억 원 규모에서 2027년 약 3,200억 원 규모로 성장할 것으로 전망됩니다. 특히 자동차 부품, 가전제품, 의료기기 분야에서의 수요가 두드러지며, 중소기업의 기술 경쟁력 강화를 위한 정부 지원 정책도 시장 성장에 긍정적인 영향을 미치고 있습니다.



리버스금형의 미래 발전 방향과 기술적 과제는 다음과 같이 전망됩니다:

자동화 및 AI 통합 강화

스캐닝부터 CAD 모델링, 금형 설계까지의 전 과정에 AI 기술이 더욱 깊이 통합될 것으로 예상됩니다. 특히 포인트 클라우드 데이터에서 설계 의도를 자동으로 인식하고 파라메트릭 모델로 변환하는 기술이 고도화될 것입니다. 그러나 AI의 판단을 검증하고 보완할 수 있는 전문가의 역할은 여전히 중요하게 유지될 것입니다.

소재 특성 분석 기술 발전

형상 역설계를 넘어 소재 특성까지 정확히 분석하고 재현하는 기술이 발전할 것입니다. 분광학, 열분석, 미세구조 분석 등의 기술이 리버스엔지니어링 과정에 통합되어, 원본 제품의 기계적, 열적, 화학적 특성을 보다 정확히 재현할 수 있게 될 것입니다.

디지털 트윈과의 융합

리버스엔지니어링 기술이 디지털 트윈 시스템과 융합되어, 실제 제품의 가상 복제본을 만들고 다양한 조건에서 시뮬레이션할 수 있는 환경이 구축될 것입니다. 이를 통해 제품 최적화와 금형 설계 개선이 더욱 효율적으로 이루어질 수 있습니다.

법적, 윤리적 프레임워크 정립

리버스엔지니어링과 관련된 지적재산권 문제를 명확히 규정하고 산업적 활용을 촉진하기 위한 법적, 윤리적 프레임워크가 발전할 것입니다. 특히 개량 혁신과 호환성 확보를 위한 리버스엔지니어링의 합법적 범위가 더욱 명확해질 것으로 예상됩니다.

결론적으로, 리버스금형 기술은 디지털 제조 생태계의 중요한 구성 요소로 자리 잡아가고 있으며, 4차 산업혁명 시대의 제조 패러다임 변화 속에서 그 중요성이 더욱 커질 것으로 전망됩니다. 특히 소량 다품종 생산, 맞춤형 제조, 지속가능한 제조를 위한 부품 재생산 등의 트렌드가 강화되면서, 리버스금형은 제조업의 유연성과 경쟁력 강화에 핵심적인 역할을 할 것입니다. 다만, 기술적 정확성 향상, 법적 문제 해결, 그리고 전문 인력 양성 등의 과제가 해결되어야 리버스금형의 잠재력이 완전히 실현될 수 있을 것입니다.
