본 문서는 플라스틱 사출 성형 공정에서 발생하는 다양한 불량 유형과 그에 대한 효과적인 대책을 종합적으로 분석합니다. 사출 공정의 품질 향상과 생산성 개선을 위한 실질적인 가이드라인을 제공하며, 단차, 기포, 웰드라인 등 주요 불량 유형별 발생 메커니즘부터 최신 개선 사례까지 상세히 다룹니다.

사출 불량 개요

사출 불량이란 플라스틱 사출 성형 과정에서 제품이 설계 규격을 충족하지 못하고 발생하는 모든 품질 편차를 의미합니다. 이는 제품의 외관, 기능적 특성, 치수 정확성에 직접적인 영향을 미치며, 특히 고정밀 부품이 요구되는 자동차, 전자, 의료기기 산업에서는 치명적인 문제로 작용합니다. 사출 불량을 방지하고 효율적으로 관리하는 것은 제조 경쟁력 확보의 핵심 요소입니다.

2024년 기준 전 세계 플라스틱 사출 성형 시장은 약 3,250억 달러 규모로 성장했으며, 연평균 4.3%의 성장세를 보이고 있습니다. 특히 아시아 태평양 지역이 전체 시장의 45%를 차지하며 주도적인 위치를 점하고 있으며, 한국은 고정밀 사출 기술력을 바탕으로 글로벌 시장에서 중요한 위치를 차지하고 있습니다. 최근 친환경 소재와 스마트 제조 기술의 도입으로 시장 환경이 급속도로 변화하고 있습니다.

불량률의 경제적 영향

사출 불량률이 생산성과 원가에 미치는 영향은 상당합니다. 일반적인 중소 사출 업체의 경우, 불량률 1% 증가는 연간 생산 원가의 약 3.5% 상승으로 이어집니다. 또한 불량으로 인한 재작업과 폐기물 처리 비용, 납기 지연으로 인한 고객 신뢰도 하락까지 고려하면 그 영향은 더욱 커집니다.

불량률과 생산 원가의 상관관계를 보여주는 차트로, 불량률의 미세한 증가가 생산 비용에 미치는 상당한 영향을 시각적으로 나타냅니다.

또한 생산 효율성 측면에서도, 불량 발생은 기계 가동률 저하, 작업자 투입 시간 증가, 납기 준수율 하락으로 이어져 전체 생산 시스템의 효율을 떨어뜨립니다. 품질 관리 시스템의 고도화와 예방적 불량 관리의 중요성이 더욱 부각되는 이유입니다.

주요 사출 불량 유형

플라스틱 사출 성형 공정에서는 다양한 불량 유형이 발생할 수 있으며, 각 불량은 고유한 특성과 발생 메커니즘을 가지고 있습니다. 주요 사출 불량 유형으로는 단차(Short Shot), 기포(Air Bubble), 웰드라인(Weld Line), 변색(Discoloration), 실각(Flash), 백화(Whitening), 수축(Shrinkage) 등이 있습니다. 각 불량 유형은 제품의 외관, 강도, 치수 정확성에 서로 다른 영향을 미칩니다.

국내 5대 자동차 부품 제조업체 기준 불량 유형별 발생 통계에 따르면, 수축 불량이 전체 불량의 28%로 가장 높은 비중을 차지하고 있으며, 웰드라인(22%), 기포(15%), 단차(12%), 변색(8%), 실각(7%), 백화(5%), 기타(3%) 순으로 발생 빈도를 보이고 있습니다. 이러한 통계는 제품 형상, 소재 특성, 금형 설계에 따라 다양한 변동성을 보이지만, 전반적인 경향성을 파악하는 데 중요한 지표가 됩니다.

수축(28%)

냉각 과정에서 발생하는 체적 감소로 제품 치수 변화 발생

웰드라인(22%)

수지 흐름이 만나는 지점에서 발생하는 선 형태의 불량

기포(15%)

제품 내부나 표면에 공기가 갇혀 발생하는 공동 현상

단차(12%)

금형 내 수지 충진 부족으로 불완전한 성형 발생

기타 불량(23%)

변색, 실각, 백화 등의 표면 품질 및 기타 불량

불량 유형별 발생 시점과 빈도를 분석해보면, 단차나 실각과 같은 불량은 주로 사출 과정에서 즉시 발견되는 반면, 수축이나 백화와 같은 불량은 성형 후 시간이 경과한 뒤에 발생하는 경우가 많습니다. 특히 수축 불량은 환경 조건(온도, 습도)과 보관 시간에 따라 발생 정도가 달라질 수 있어 장기적인 품질 안정성 확보에 어려움을 주는 요인이 됩니다. 이러한 불량 특성을 이해하고 적절한 대응책을 마련하는 것이 품질 관리의 핵심입니다.

단차(Short Shot) 불량과 대책

단차 불량은 금형 캐비티가 수지로 완전히 채워지지 않아 제품이 불완전하게 성형되는 현상을 말합니다. 제품의 일부가 형성되지 않거나 모서리가 불완전하게 성형되는 형태로 나타나며, 기능적, 외관적 결함을 동시에 야기합니다. 특히 복잡한 형상이나 얇은 벽 두께를 가진 제품에서 자주 발생하는 불량 유형입니다.

단차 불량의 주요 원인으로는 다음과 같은 요소들이 있습니다:

금형 온도 부족: 금형 온도가 낮으면 수지 흐름이 방해받아 캐비티 전체를 채우기 전에 고화됨
사출 압력 미흡: 충진에 필요한 압력이 충분하지 않아 수지가 모든 공간을 채우지 못함
수지 온도 부적절: 용융 온도가 낮으면 유동성이 저하되어 완전 충진이 어려움
게이트 위치 및 크기 부적절: 수지 흐름 경로가 최적화되지 않아 불균일한 충진 발생
벤트(Vent) 부족: 공기 배출이 원활하지 않아 수지 흐름 방해

단차 불량이 발생한 플라스틱 부품의 모습. 캐비티가 완전히 채워지지 않아 제품 일부가 형성되지 않은 상태를 보여줍니다.

단차 불량 예방 및 개선 방안

금형 온도 제어

금형 온도를 소재별 권장 범위 내로 유지하고, 열전대를 이용한 온도 분포 분석을 통해 불균일한 온도 분포를 개선합니다. 특히 플로우 패스가 긴 부분이나 얇은 섹션에 열선을 추가하는 방식으로 국부적 온도 관리가 필요합니다.

사출 압력 최적화

사출 압력과 속도 프로파일을 최적화하여 캐비티 전체에 균일한 충진이 이루어지도록 조정합니다. 필요시 단계별 사출 속도 제어를 통해 두꺼운 부분과 얇은 부분의 충진 밸런스를 맞추는 것이 중요합니다.

재료 점도 관리

사용 수지의 MFI(Melt Flow Index)를 분석하여 적절한 용융 온도를 설정하고, 수분 함량 관리를 통해 점도 변화를 최소화합니다. 특히 재생 소재 사용 시 점도 변화가 크므로 배합 비율을 엄격히 관리해야 합니다.

게이트 및 러너 시스템 개선

게이트 위치와 크기를 최적화하고, 필요시 다중 게이트 설계를 검토합니다. 핫러너 시스템 도입은 긴 플로우 패스에서의 단차 불량 개선에 효과적입니다.

단차 불량을 효과적으로 관리하기 위해서는 사출 조건 최적화와 함께 금형 설계 단계에서의 고려가 필수적입니다. 캐비티 형상, 게이트 설계, 냉각 시스템 등을 종합적으로 검토하고, 필요시 몰드플로우(Moldflow) 같은 시뮬레이션 소프트웨어를 활용해 충진 패턴을 사전에 분석하는 것이 중요합니다. 또한 정기적인 금형 유지보수와 통계적 공정 관리(SPC)를 통해 단차 불량 발생을 예방하고 지속적인 품질 개선을 도모해야 합니다.

기포(Air Bubble) 및 웰드라인 불량과 대책

기포(Air Bubble) 불량의 발생 메커니즘과 원인

기포 불량은 제품 내부나 표면에 공기나 수분이 갇혀 발생하는 공동 현상으로, 제품의 강도 저하와 외관 품질 문제를 동시에 야기합니다. 기포는 주로 3가지 원인에 의해 발생합니다. 첫째, 성형 과정에서 충진된 수지가 금형 내 공기를 완전히 밀어내지 못하고 포획하는 경우, 둘째, 수지 내 수분이 고온에서 증발하며 발생하는 경우, 셋째, 사출 배럴 내에서 과도한 전단응력이나 온도로 인해 수지가 분해되면서 가스가 발생하는 경우입니다.

웰드라인(Weld Line) 불량의 특성과 원인

웰드라인은 두 개 이상의 수지 흐름이 만나는 지점에서 완전히 융합되지 못하고 형성되는 선 형태의 불량입니다. 이는 제품 표면에 눈에 보이는 선으로 나타날 뿐만 아니라, 해당 지점에서 기계적 강도가 약해져 구조적 취약점이 될 수 있습니다. 웰드라인은 주로 복잡한 형상의 제품이나 다중 게이트 시스템에서 자주 발생하며, 금형 온도, 용융 온도, 사출 속도, 게이트 위치 등 다양한 요소의 영향을 받습니다.

기포 및 웰드라인 불량 주요 원인

금형 내 불충분한 공기 배출 시스템(벤트)
수지의 부적절한 건조 또는 수분 함량 관리 미흡
과도한 배럴 온도로 인한 수지 분해 및 가스 발생
불균일한 금형 온도 분포로 인한 국부적 냉각 편차
부적절한 게이트 위치로 인한 수지 흐름 불균형
과도한 재생 수지 사용으로 인한 물성 편차

기포 및 웰드라인 불량 대응 방안

금형 벤트 시스템 개선 및 정기적 청소
수지 건조 공정 최적화 및 수분 함량 모니터링
배럴 온도 프로파일 최적화 및 체류 시간 관리
금형 온도 제어 시스템 개선 및 균일한 온도 유지
게이트 위치 및 크기 최적화를 통한 균일한 충진 유도
재생 수지 사용 비율 관리 및 물성 테스트 강화

기포 및 웰드라인 불량 개선을 위한 세부 대책

금형 환기구(벤트) 설계 개선

캐비티 내 공기가 효과적으로 배출될 수 있도록 벤트 위치와 크기를 최적화합니다. 일반적으로 0.02~0.03mm 깊이의 벤트를 플로우 엔드 지점과 웰드라인 예상 위치에 설치하는 것이 효과적입니다. 또한 벤트 막힘을 방지하기 위한 정기적인 청소 일정을 수립해야 합니다.

게이트 위치 및 사이즈 최적화

웰드라인 위치를 제어하기 위해 게이트 위치를 전략적으로 배치하고, 필요시 시퀀셜 밸브 게이트 시스템을 도입하여 수지 흐름 패턴을 제어합니다. 이를 통해 웰드라인이 기계적 스트레스가 적은 위치나 시각적으로 중요하지 않은 부분에 형성되도록 유도할 수 있습니다.

용융 온도 및 금형 온도 최적화

수지 온도를 권장 범위의 상한선으로 설정하고, 금형 온도를 높여 수지 흐름성을 향상시켜 웰드라인 강도를 개선합니다. 특히 웰드라인이 발생하는 지점의 금형 온도를 국부적으로 높게 유지하는 것이 효과적입니다. 이를 위해 열선이나 핫 러너 시스템을 활용할 수 있습니다.

기포와 웰드라인 불량은 공정 조건의 미세한 조정만으로도 큰 개선 효과를 볼 수 있는 불량 유형입니다. 그러나 근본적인 해결을 위해서는 금형 설계와 재료 관리 측면에서의 종합적인 접근이 필요합니다. 특히 고급 외장재나 구조적 부품의 경우, 사전 시뮬레이션을 통한 플로우 패턴 분석과 최적 게이트 위치 설계가 중요합니다. 또한 주기적인 몰드 플로우 분석과 실험계획법(DOE)을 활용한 최적 조건 도출을 통해 지속적인 품질 개선을 도모해야 합니다.

변색, 실각, 백화 등 표면 불량과 대책

변색(Discoloration) 불량

변색은 제품의 색상이 의도한 색상과 다르게 나타나는 현상으로, 균일한 변색과 부분적 변색으로 구분됩니다. 특히 흰색이나 투명 제품에서 황변이 발생하는 경우가 많으며, 이는 수지의 열화, 산화, 오염 등 다양한 원인에 의해 발생합니다. 변색은 단순한 외관 문제를 넘어 수지의 물성 변화를 나타내는 지표가 될 수 있어 주의가 필요합니다.

실각(Flash) 불량

실각은 금형의 분할면이나 이젝터 핀 주변에서 수지가 의도하지 않게 흘러나와 형성되는 얇은 막 형태의 불량입니다. 이는 제품의 치수 정확도를 떨어뜨리고 후가공 공정을 추가로 필요로 하게 만들어 생산성을 저하시킵니다. 주로 과도한 사출 압력, 금형 마모, 클램핑 포스 부족 등이 원인이 됩니다.

백화(Whitening) 불량

백화는 제품 표면에 흰색 혹은 회색의 흐릿한 자국이 나타나는 현상으로, 주로 내부 응력, 수분 흡수, 첨가제 석출 등에 의해 발생합니다. 특히 PP, PC 등의 소재에서 자주 발생하며, 제품의 외관 품질을 크게 저하시킵니다. 백화는 성형 직후 또는 시간이 경과한 후에 발생할 수 있어 품질 관리가 어렵습니다.

표면 불량의 주요 원인

불량 유형	주요 원인	시각적 특성
변색	수지 열화, 과도한 체류 시간, 이물질 오염, 수지 혼합 비율 부적절	황변, 흑점, 색상 불균일, 줄무늬 현상
실각	과도한 사출 압력, 금형 마모, 클램핑 포스 부족, 파팅 라인 설계 불량	제품 가장자리의 얇은 필름 형태 돌출, 이젝터 핀 주변 웹 형성
백화	과도한 내부 응력, 수분 흡수, 첨가제 석출, 금형 온도 부족, 냉각 불균일	흐릿한 흰색 자국, 결정화 패턴, 표면 무광택화

표면 불량 개선을 위한 대책

재료 이력 관리 강화

수지의 로트별 물성 데이터를 추적 관리하고, MFI 테스트를 통해 일관된 유동성을 확보합니다. 재생 소재 사용 시 엄격한 품질 기준을 적용하고, 원재료와의 혼합 비율을 관리합니다. 특히 자외선이나 열에 민감한 소재는 보관 환경과 기간을 철저히 관리해야 합니다.

금형 정기 세척 및 유지보수

금형 표면의 오염물과 가스 잔여물 제거를 위한 정기적인 세척 일정을 수립합니다. 특히 미세한 텍스처가 있는 금형 표면은 초음파 세척이나 전문 세정제를 활용한 세척이 효과적입니다. 파팅 라인과 이젝터 핀 주변의 마모 상태를 정기적으로 점검하고 필요시 보수합니다.

이형제 관리 지침 강화

이형제 종류와 도포량을 최적화하고, 불필요한 과다 사용을 방지합니다. 수성 기반 이형제와 실리콘 기반 이형제의 특성을 고려해 제품 특성에 맞는 선택이 필요합니다. 이형제 자동 스프레이 시스템 도입으로 균일한 도포를 확보하는 것도 효과적입니다.

공정 온도 최적화

수지 체류 시간을 최소화하고, 권장 온도 범위 내에서 운영합니다. 특히 열에 민감한 소재(PVC, POM 등)는 하한 온도 범위에서 작업하는 것이 유리합니다. 금형 온도는 소재별 권장 범위를 준수하고, 온도 균일성을 확보하기 위한 냉각 시스템 설계가 중요합니다.

표면 불량의 효과적인 관리를 위해서는 재료, 금형, 공정 조건의 세 가지 측면에서 종합적인 접근이 필요합니다. 특히 외관이 중요한 자동차 내장재나 가전제품 케이스 등에서는 표면 품질 관리가 제품 가치를 결정하는 핵심 요소입니다. 체계적인 품질 관리 시스템을 구축하고, 정기적인 교육을 통해 작업자의 품질 인식을 높이는 것도 중요합니다. 표면 불량은 한 번 발생하면 후가공으로 완전히 복구하기 어려운 경우가 많아, 예방적 관리가 특히 중요한 영역입니다.

수축 불량과 치수 안정성 확보 방안

수축 불량은 사출 성형된 제품이 냉각 과정에서 체적이 감소하며 발생하는 현상으로, 특히 자동차 내장재, 전자제품 하우징, 정밀 기어 등 치수 정확도가 중요한 부품에서 심각한 문제를 야기합니다. 수축은 크게 균일 수축과 불균일 수축으로 구분되며, 불균일 수축은 제품의 뒤틀림이나 휨 현상을 유발합니다.

수축 불량의 실사례 분석

자동차 대시보드 부품의 경우, 대형 평판 구조에서 불균일한 냉각으로 인해 휨 현상이 자주 발생합니다. 실제 A사의 자동차 내장재 생산 라인에서는 1.2mm 두께의 ABS/PC 소재 대시보드 패널에서 최대 2.8mm의 휨 변형이 관찰되었습니다. 이는 제품 조립 시 심각한 문제를 유발했으며, 냉각 시스템 개선과 사출 조건 최적화를 통해 0.8mm 이내로 관리할 수 있었습니다.

또한 전자제품 하우징의 경우, 벽 두께 차이가 큰 부분에서 차등 수축으로 인한 싱크 마크(Sink Mark)가 자주 발생합니다. 특히 고광택 제품의 경우 미세한 싱크 마크도 외관 품질에 큰 영향을 미치기 때문에 더욱 엄격한 관리가 필요합니다.

수축 불량의 주요 원인

냉각 불균일

냉각 채널 설계 불량, 냉각수 온도 및 유량 불균일, 제품 두께 차이에 따른 냉각 속도 편차는 불균일한 수축을 유발하는 주요 원인입니다. 특히 두꺼운 섹션과 얇은 섹션이 공존하는 제품에서 문제가 심각합니다.

사출 보압 미흡

보압 시간, 압력이 부적절하거나 게이트 고화가 너무 빨리 일어나 효과적인 보압이 전달되지 않는 경우 수축률이 증가합니다. 게이트 설계와 크기, 보압 프로파일 설정이 중요한 요소입니다.

재료 특성 변화

수지의 결정화도, 첨가제 함량, 재생 소재 비율 등의 변동은 수축률에 직접적인 영향을 미칩니다. 특히 결정성 수지(PP, POM 등)는 비결정성 수지에 비해 수축률이 높고 관리가 어렵습니다.

수축 불량 개선책 및 치수 안정성 확보 방안

수축 예측 시뮬레이션 도입

설계 단계에서 수축률 예측 및 보정

냉각 시스템 최적화

균일한 냉각을 위한 채널 설계 개선

보압 조건 최적화

제품 특성에 맞는 보압 프로파일 설정

금형 설계 개선

리브 배치 및 두께 균일화로 수축 최소화

재료 품질 관리

일관된 물성의 원료 사용 및 관리

치수 안정성 확보를 위한 세부 전략으로, 냉각 시간 최적화는 특히 중요합니다. 냉각 시간이 너무 짧으면 제품 내부가 충분히 냉각되지 않아 후수축이 발생하고, 너무 길면 생산성이 저하됩니다. 제품 두께와 소재 특성을 고려한 적정 냉각 시간 설정이 필요하며, 이상적으로는 제품 온도가 금형에서 취출 후 열변형 온도(HDT) 이하가 되도록 해야 합니다.

보압 조건 변경은 수축률에 직접적인 영향을 미치는 요소입니다. 일반적으로 높은 보압과 충분한 보압 시간은 수축을 감소시키지만, 과도한 보압은 내부 응력 증가와 취출 문제를 유발할 수 있습니다. 소재별, 제품별 최적 보압 프로파일을 설정하고, 게이트 고화 시간을 고려한 보압 시간 설정이 중요합니다.

최근에는 수축 예측 시뮬레이션 기술의 발전으로 설계 단계에서 수축률을 예측하고 이를 금형 설계에 반영하는 방식이 확산되고 있습니다. 몰드플로우(Moldflow)나 시그마소프트(Sigmasoft) 같은 소프트웨어를 활용하면 충진, 보압, 냉각 과정에서의 수축 거동을 시뮬레이션하고 최적의 공정 조건을 도출할 수 있습니다. 이를 통해 시행착오를 줄이고 개발 기간과 비용을 절감할 수 있습니다.

최근 불량 개선 사례 및 성과

최근 사출 성형 산업에서는 스마트 공정 기술과 데이터 기반 품질 관리 시스템 도입을 통해 불량률을 획기적으로 개선한 사례가 증가하고 있습니다. 2023년 자동차 부품 제조업체인 A사의 사례가 대표적입니다. A사는 기존 2%대의 사출 불량률로 인해 연간 약 6억 원의 불량 손실이 발생하고 있었으며, 이를 해결하기 위해 종합적인 품질 개선 프로젝트를 진행하였습니다.

A사는 먼저, 사출기와 금형에 다양한 센서를 설치하여 실시간 공정 데이터를 수집하는 시스템을 구축했습니다. 사출압력, 금형 온도, 수지 온도, 냉각수 온도 및 유량 등의 핵심 파라미터를 모니터링하고, 이 데이터를 중앙 서버에 저장하여 분석할 수 있도록 했습니다. 또한, 머신러닝 알고리즘을 활용한 AI 품질 예측 모델을 개발하여 불량 발생 가능성이 높은 조건을 사전에 감지하고 경고하는 시스템을 도입했습니다.

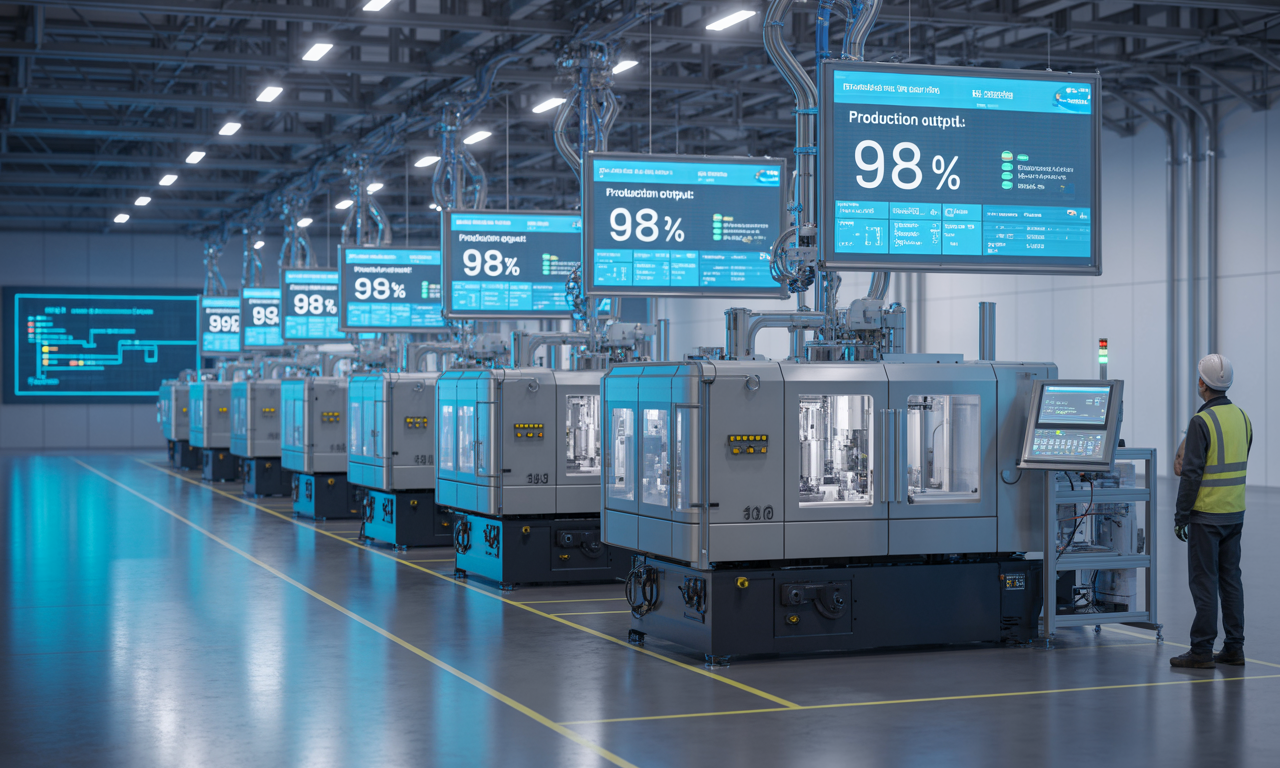

스마트 공정 시스템이 도입된 사출 성형 공장의 모습. 실시간 데이터 모니터링과 AI 기반 품질 예측 시스템이 통합되어 있습니다.

사출 데이터 모니터링 및 AI 품질분석 도입 효과

A사의 스마트 공정 시스템 도입 후 불량률은 8개월 만에 2.0%에서 0.7%로 감소했으며, 동시에 생산성은 35% 향상되었습니다. 이는 실시간 데이터 모니터링을 통해 공정 편차를 줄이고, AI 예측 모델을 통해 불량 발생 전에 사전 조치가 가능해졌기 때문입니다.

불량 비용 절감 및 생산성 향상 수치

불량 비용 절감

연간 약 3.9억 원의 불량 손실 감소

생산성 향상

시간당 생산량 증가로 인한 효율 개선

에너지 사용 감소

최적화된 공정으로 인한 에너지 절감

고객 클레임 감소

품질 안정화로 인한 고객 만족도 향상

A사의 성공 사례는 데이터 기반 접근법의 효과를 잘 보여줍니다. 특히 주목할 점은 단순히 불량률 감소뿐만 아니라 에너지 사용 감소, 사이클 타임 단축, 고객 클레임 감소 등 다양한 부가적인 효과가 있었다는 것입니다. 이러한 종합적인 개선은 생산 비용 절감과 함께 제품 경쟁력 강화로 이어졌습니다.

또한 다른 업체인 B사에서는 디지털 트윈 기술을 활용한 금형 설계 최적화를 통해 사출 불량을 획기적으로 감소시킨 사례도 있습니다. 금형의 냉각 채널, 게이트 위치, 러너 시스템을 가상 환경에서 최적화하고, 이를 실제 금형 제작에 반영함으로써 초기 개발 단계에서의 불량률을 대폭 줄였습니다. 특히 수축 불량과 웰드라인 관련 불량이 70% 이상 감소하는 성과를 보였습니다.

이러한 사례들은 사출 불량 관리에 있어 데이터와 디지털 기술의 중요성을 보여주며, 향후 스마트 팩토리와 인공지능 기술이 더욱 발전함에 따라 불량률은 지속적으로 감소하고 생산 효율성은 향상될 것으로 예상됩니다.
